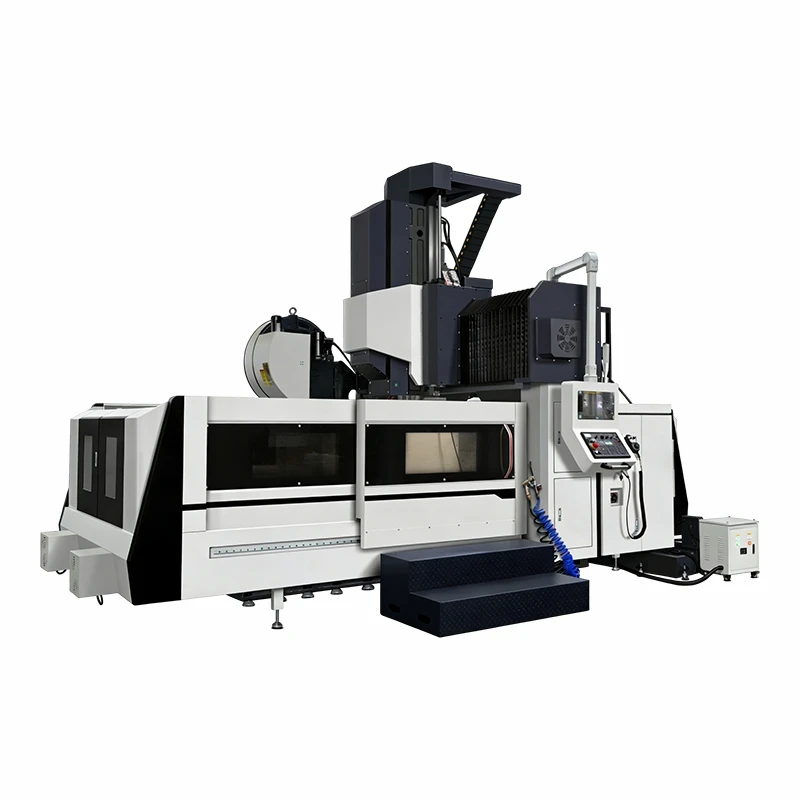

Centro de usinagem de pórtico de 3 eixos

O GMC3014 possui uma mesa de trabalho extraordinariamente grande de 1200×3100 mm e uma capacidade de carga máxima considerável de 5,5 t; significativamente maior do que máquinas de pórtico-de tamanho médio. O intervalo do eixo-X/Y/Z é 3000x1500x800mm; A largura do pórtico é de 1.500 mm e a altura da passagem é de 1.030 mm, o que pode acomodar o processamento estável de peças de trabalho extra-longas e pesadas-, como bases de molde grandes, vigas estruturais longas e placas de metal superdimensionadas. O design-fixo e móvel-da mesa de trabalho pode minimizar as deformações causadas por cursos longos e aplicações de carga pesada para manter alta estabilidade sob operação prolongada.

Quanto aos componentes principais, incluindo a viga do pórtico, a coluna{0}}dupla e as peças da base, eles foram produzidos usando tecnologia de fundição com boa qualidade de material de ferro fundido-cinza grau HT300 que passou por dois-tratamentos de liberação de tensão após o processamento - de um estágio de envelhecimento-artificial seguido de envelhecimento natural. Através da otimização da análise para melhoria das propriedades de rigidez e amortecimento sob cargas pesadas de corte de uma estrutura de viga-reforçada com nervuras-triângulos é aprimorada. Ele é equipado com um fuso de alta-precisão BT50 que foi pré-carregado usando parafusos esféricos de precisão de grau C3, e guias lineares-de rolos pesados ​​de 65 mm também foram usadas para transmissão precisa; sua precisão posicional atinge ± 0,0075 mm (eixo - X/Y) / ± 0,015 mm (eixo Z -) e a repetibilidade está dentro de ± 0,005 mm.

Usando um motor de eixo de alta potência de 15/18,5 kW-, ele possui forte potência; A faixa de velocidade do fuso é de 40 ~ 6000 r/min; Pode cortar peças grandes-de trabalho, como chapas de aço e chapas de liga de alumínio sob cargas pesadas. O Standard tem uma caixa de ferramentas com capacidade para 24 peças (32 ou 40 slots também estão disponíveis) e pode completar vários processos continuamente neste curto período; reduzir os tempos de inatividade. Por ser uma estrutura de três{11}}axiais, não é necessário gastar muito dinheiro em vários eixos; Portanto, mais da metade das peças de-trabalho de grande porte-podem ser processadas usando esse design.

Com um sistema CNC-operacional suave que pode ser opcional dos tipos Siemens, Fanuc, Syntec, GSK; ele também é equipado com funções como conexão de três{1}}eixos, operações de rede DNC e falhas inteligentes, diminuindo significativamente a carga de treinamento do operador. A máquina possui um sistema automático de lubrificação concentrada para o fuso e transportadores de cavacos em espiral dupla para prolongar a vida útil de componentes críticos (guia linear Taiwan Hi-win e rolamentos SKF) e garantir uma operação estável 24 horas por dia. Além da certificação CE, ROHS e ISO 9001 por atender aos padrões internacionais de qualidade.
